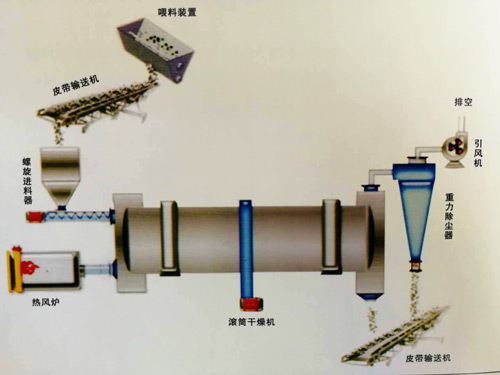

蘭炭烘干生產線項目場地規劃圖
用于蘭炭烘干的設備不是一臺或幾臺，而是由一條生產線組成，包含有不同功能的設備，要將這些設備組裝起來聯合運行，必須提前做好場地規劃，并設計出詳細的圖紙方案，后期根據規劃好的圖紙去施工安裝，能夠提高安裝速度，并減小施工誤差。
蘭炭烘干生產線場地
面積
整套生產線寬度均在3米左右，長度的話根據用戶選擇的配置不同，只是烘干設備的話，長度在22米左右，主體長度18米，燃燒室長2.3米，熱風爐長1.2米，中間相互銜接的管道長0.5米。要是配上除塵器，長度會增長到26米，根據客戶不同的烘干要求，選擇用不同的除塵器，長度會有一些出入。這個參數是以日產800噸蘭炭烘干機生產線為依據介紹的，產量小的設備長度會短些，產量大的設備長度更長，但寬度基本上是固定3米不變的。不過廠家也會根據客戶生產現場的地形，對設備位置適當調整，減少占地面積。
現場安裝
生產線的安裝并不是根據規劃圖的設計從前到后安裝的，考慮到一部分設備主體較大，都是按照由定到動，由大到小的順序安裝，即需要固定的大型設備先裝，其他小的配套設備以大設備為中心線擺放連接，這樣可以保障整條生產線的一致，同時會避免零碎的步驟，加快安裝進度。安裝完成后技術人員需要對各套設備檢測，包括設備狀態，安裝方式，位置偏差等等，確定沒有問題后再進行下一步的試機。
試機生產
到了試機這一步，生產線規劃圖作用已經不大，剩余的就是技術人員對設備調試并預烘干，這個時期客戶工人也需要參與進來，技術員會邊試機邊教工人使用設備，并提醒烘干過程種注意的問題，工人學會設備的操作使用后，試機圓滿結束。
